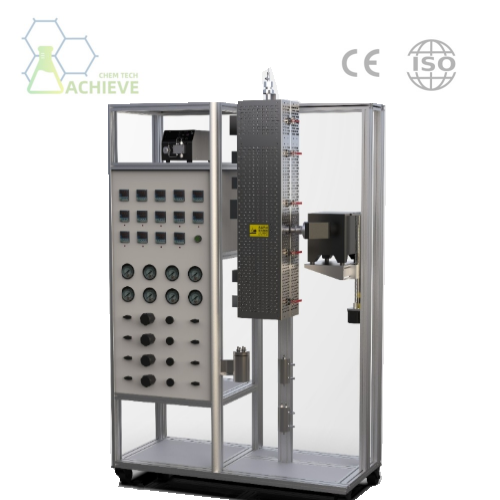

Cố định lò phản ứng hình ống giường

Một lò phản ứng giường cố định liên tục là một loại lò phản ứng chứa đầy chất xúc tác rắn hoặc chất phản ứng rắn để tạo điều kiện cho các phản ứng không đồng nhất. Vật liệu rắn, thường ở dạng hạt với kích thước hạt từ 2 đến 15 mm, được xếp chồng lên nhau để tạo thành một giường có chiều cao hoặc độ dày nhất định. Cái này...
Gửi yêu cầu
Nói chuyện ngay

Mô tả

Thông số kỹ thuật

CácCố định lò phản ứng hình ống giườnglà một thiết bị hóa học quan trọng, một lò phản ứng chứa đầy chất xúc tác rắn bên trong, cấu trúc thường bao gồm một hoặc nhiều vùng phản ứng hình ống chứa đầy các hạt xúc tác. Khi các chất phản ứng đi qua lò phản ứng, chúng tiếp xúc với chất xúc tác và trải qua một phản ứng hóa học để tạo ra sản phẩm mong muốn.

Thiết bị được sử dụng rộng rãi trong kỹ thuật phản ứng hóa học, đặc biệt là trong các phản ứng xúc tác pha khí và pha lỏng. Trong phản ứng pha khí, nó thường được sử dụng để chuẩn bị các hóa chất công nghiệp, chẳng hạn như oxy hóa propane thành propylene, axit phthalic thành polyester, v.v. Sản phẩm mong muốn. Ngoài ra, nó cũng được sử dụng trong ngành hóa dầu trong quá trình tổng hợp amoniac, spandex, polyester và các phản ứng tổng hợp khác, cũng như xử lý khí thải công nghiệp, xử lý VOCS và các lĩnh vực khác.



Bảo vệ môi trường

Fixed Bed Tubular Reactor

1. Sử dụng hiệu quả nguyên liệu thô
Lò phản ứng hình ống cố định có thể tối đa hóa việc sử dụng nguyên liệu thô và giảm chất thải của nguyên liệu thô bằng cách kiểm soát chính xác các điều kiện phản ứng, như nhiệt độ, áp suất và lưu lượng phản ứng. Việc sử dụng hiệu quả nguyên liệu thô này giúp giảm chi phí sản xuất, đồng thời giảm sự phụ thuộc vào và khai thác tài nguyên thiên nhiên, do đó có ý nghĩa môi trường.



2. Tính chọn lọc chất xúc tác tốt
Đã sửa lỗi lò phản ứng hình ống giường thường sử dụng các chất xúc tác với độ chọn lọc cao. Các chất xúc tác như vậy có thể xúc tác các phản ứng hóa học cụ thể để tạo ra các sản phẩm mong muốn trong khi giảm tạo ra các sản phẩm phụ. Vì các sản phẩm phụ thường là các chất cần được xử lý hoặc loại bỏ, việc giảm việc tạo ra các sản phẩm phụ giúp giảm ô nhiễm môi trường.



3. Tiêu thụ năng lượng thấp
Lò phản ứng hình ống cố định thường được thiết kế với việc sử dụng năng lượng hiệu quả trong tâm trí. Ví dụ, bằng cách tối ưu hóa cấu trúc và điều kiện vận hành của lò phản ứng, mất năng lượng và chất thải có thể giảm. Ngoài ra, một số lò phản ứng hình ống giường cố định tiên tiến cũng áp dụng hệ thống thu hồi nhiệt, phục hồi và sử dụng nhiệt được tạo ra trong quá trình phản ứng, do đó làm giảm thêm mức tiêu thụ năng lượng.



4. Kiểm soát phát thải nghiêm ngặt
Lò phản ứng hình ống cố định có kiểm soát phát xạ rất nghiêm ngặt trong quá trình hoạt động. Bằng cách kiểm soát chính xác các điều kiện phản ứng và tối ưu hóa tính chọn lọc của chất xúc tác, việc tạo ra và phát xạ các chất có hại có thể được giảm bớt. Đồng thời, một số lò phản ứng cũng được trang bị các hệ thống xử lý khí đuôi để điều trị và tinh chế lượng khí thải để đảm bảo rằng khí thải tuân thủ các tiêu chuẩn môi trường.



5. Xử lý chất thải thích hợp
Trong quá trình sử dụng lò phản ứng ống cố định, chất thải được tạo ra (chẳng hạn như chất xúc tác đã qua sử dụng, chất phản ứng đã qua sử dụng, v.v.) thường cần phải được xử lý đúng cách. Những chất thải này, nếu không được xử lý đúng cách, có thể gây ô nhiễm cho môi trường. Do đó, người dùng lò phản ứng hình ống cố định thường thực hiện một loạt các biện pháp để xử lý đúng các chất thải này, chẳng hạn như tái chế, bãi rác an toàn hoặc gửi chúng đến các tổ chức điều trị chuyên nghiệp.



6. Tính bền vững mạnh mẽ
Lò phản ứng hình ống cố định được thiết kế với sự bền vững trong tâm trí. Bằng cách sử dụng các vật liệu thân thiện với môi trường và tối ưu hóa các điều kiện phản ứng, tác động tiêu cực đến môi trường có thể giảm. Đồng thời, loại lò phản ứng này cũng có độ ổn định và độ tin cậy cao, và có thể được vận hành ổn định trong một thời gian dài, do đó làm giảm ô nhiễm môi trường do lỗi thiết bị hoặc tắt máy.



Tóm lại, sự thân thiện với môi trường của lò phản ứng hình ống cố định được phản ánh ở nhiều khía cạnh, chẳng hạn như sử dụng hiệu quả nguyên liệu thô, chọn lọc chất xúc tác tốt, tiêu thụ năng lượng thấp, kiểm soát khí thải nghiêm ngặt, xử lý chất thải thích hợp và bền vững mạnh. Những tính năng này làm cho lò phản ứng hình ống cố định có nhiều triển vọng ứng dụng và giá trị môi trường quan trọng trong ngành hóa chất.

Fixed Bed Tubular Reactor-1

Nghiên cứu trường hợp

Công nghệ Methanol to Gasoline (MTG):

Công nghệ Methanol-to-Gasoline (MTG) là một quá trình đã được chứng minh để chuyển đổi metanol thành xăng. Quá trình áp dụng một lò phản ứng hình ống cố định làm thiết bị lõi, và bằng cách kiểm soát chính xác các điều kiện phản ứng và tính chọn lọc chất xúc tác, nó có thể nhận ra sự chuyển đổi hiệu quả của metanol và sản xuất xăng có tính chọn lọc cao.


Ví dụ, Jincoal Group đã xây dựng một nhà máy 100, {1}}} tấn/năm ở Shanxi, Trung Quốc, sử dụng công nghệ metanol-to-gasoline cố định của Mobil Corporation. Nhà máy đã hoạt động ổn định kể từ khi nó đạt được một công ty khởi nghiệp thành công vào tháng 6 năm 2009 và đã sản xuất dầu tổng hợp dựa trên than có trình độ kể từ đó.



Công nghệ từ Viện Shanxi

Viện Hóa học Than Shanxi, Viện Hàn lâm Khoa học Trung Quốc cũng đã phát triển một công nghệ metanol-to-Gasoline với quyền sở hữu trí tuệ độc lập. Công nghệ này cũng áp dụng một lò phản ứng hình ống cố định, và bằng cách tối ưu hóa chất xúc tác và điều kiện phản ứng, nó đạt được hiệu quả cao của chuyển đổi metanol và năng suất xăng cao.


Công nghệ này có những ưu điểm của điều kiện phản ứng nhẹ, chọn lọc xăng cao và tuổi thọ một chiều dài. Ngoài ra, các sản phẩm xăng được sản xuất bởi công nghệ này có hiệu suất tốt, chẳng hạn như hàm lượng olefin thấp, hàm lượng benzen thấp, không lưu huỳnh, v.v. và xăng có số octan cao.



Các ứng dụng khác:

Ngoài methanol-to-gasoline, các lò phản ứng hình ống cố định được sử dụng rộng rãi trong các quy trình sản xuất hóa dầu khác, chẳng hạn như nứt dầu nặng để chiết xuất chiết xuất xăng. Các ứng dụng này cũng phản ánh tầm quan trọng và giá trị của các lò phản ứng hình ống cố định trong sản xuất hóa dầu.


Tóm lại, lò phản ứng hình ống cố định có những ưu điểm đáng kể trong sản xuất xăng trong sản xuất hóa dầu, và đã đạt được thành công trong nhiều ứng dụng thực sự. Hiệu quả cao, tính ổn định và bảo vệ môi trường của nó làm cho nó trở thành một trong những thiết bị không thể thiếu và quan trọng trong ngành hóa dầu.

Cách hoàn thành sau điều trị và thanh lọc phản ứng


Thu thập sản phẩm và phân tách ban đầu




01/

Bộ sưu tập sản phẩm

Vào cuối phản ứng, sản phẩm trước tiên cần được thu thập từ lò phản ứng. Điều này thường đạt được thông qua các hệ thống đường ống và đường ống thích hợp, đảm bảo rằng sản phẩm có thể chảy ra trơn tru.

02/

Tách biệt ban đầu

Các sản phẩm có thể chứa các chất phản ứng không phản ứng, dung môi, hạt xúc tác và các tạp chất khác. Do đó, một sự tách biệt sơ bộ là cần thiết để loại bỏ các thành phần không mong muốn này.

Sự phân tách ban đầu có thể đạt được bằng cách lọc, lắng, ly tâm và các phương pháp khác.

Thanh lọc và thanh lọc sâu sắc

Thanh lọc sâu

Sau khi tách ban đầu, sản phẩm vẫn có thể chứa tạp chất theo dõi và yêu cầu tinh chế thêm.

Các phương pháp tinh chế sâu có thể bao gồm chưng cất, chiết xuất, kết tinh, hấp phụ, v.v., tùy thuộc vào bản chất của sản phẩm và loại tạp chất.

Thanh lọc

Các bước thanh lọc được thiết kế để tăng thêm độ tinh khiết của sản phẩm để đáp ứng các yêu cầu chất lượng cụ thể.

Các phương pháp tinh chế có thể bao gồm nhiều chưng cất, kết tinh lại, phân tách sắc ký, v.v.

Khí thải và chất thải chất lỏng

Xử lý khí thải

Khí độc hại có thể được tạo ra trong quá trình phản ứng và cần được xử lý để tránh tác hại đến môi trường và cơ thể con người.

Phương pháp xử lý khí thải có thể bao gồm hấp thụ, hấp phụ, đốt cháy, chuyển đổi xúc tác, v.v.

Xử lý chất thải lỏng

Chất lỏng chất thải được tạo ra trong quá trình phản ứng cũng cần được xử lý để tránh ô nhiễm vào vùng nước.

Phương pháp xử lý chất lỏng có thể bao gồm trung hòa, kết tủa, lọc, xử lý sinh học, v.v.

Phục hồi và tái tạo chất xúc tác



 Phục hồi chất xúc tác:

Vào cuối phản ứng, chất xúc tác cần được phục hồi từ lò phản ứng để được tái chế hoặc tái sử dụng.

Phương pháp phục hồi chất xúc tác có thể bao gồm lọc, ly tâm, tách từ, v.v.

 Tái sinh chất xúc tác:

Đối với chất xúc tác bị hủy kích hoạt, hoạt động của nó có thể được khôi phục bằng công nghệ tái sinh, do đó làm giảm mức tiêu thụ và chi phí của chất xúc tác.

Phương pháp tái tạo xúc tác có thể bao gồm xử lý nhiệt, xử lý hóa học, điều trị oxi hóa khử, v.v.



Làm sạch và bảo trì lò phản ứng



 Làm sạch lò phản ứng:

Sau phản ứng, lò phản ứng cần được làm sạch để loại bỏ các chất phản ứng, sản phẩm và tạp chất còn lại.

Phương pháp làm sạch có thể bao gồm rửa nước, ngâm, rửa kiềm, làm sạch dung môi, v.v.

 Bảo trì lò phản ứng:

Lò phản ứng được kiểm tra và duy trì thường xuyên để đảm bảo hoạt động đúng và mở rộng tuổi thọ dịch vụ của nó.

Bảo trì có thể bao gồm kiểm tra độ kín, ống làm sạch và thay thế các bộ phận bị hư hỏng.



Tóm lại, một loạt các bước sau điều trị và tinh chế như thu thập sản phẩm và tách sơ bộ, tinh chế và tinh chế sâu, xử lý khí thải và chất lỏng, phục hồi và tái tạo chất xúc tác, làm sạch và bảo trì lò phản ứng được yêu cầu sau khi lò phản ứng ống cố định hoàn thành phản ứng. Cùng nhau, các bước này đảm bảo độ tinh khiết và chất lượng của sản phẩm trong khi giảm phát thải các chất ô nhiễm.



Xử lý lỗi và bảo trì phòng ngừa





Xử lý lỗi


1. Lỗi rung và nới lỏng

Hiện tượng: rung động phản ứng, ốc vít lỏng lẻo.

Giải pháp: Kiểm tra và thắt chặt các bu lông và đai ốc lỏng lẻo để đảm bảo độ kín của tất cả các bộ phận kết nối. Đối với trường hợp rung động lớn, cần phải phân tích nguồn rung động, chẳng hạn như chuyển động đối ứng của máy nén hoặc tác dụng thường xuyên của van điều chỉnh áp suất và thực hiện các biện pháp giảm rung tương ứng.

2. Lỗi rò rỉ con dấu

Hiện tượng: Lực không bằng phẳng của bề mặt niêm phong, vật liệu vòng niêm phong không đáp ứng các yêu cầu hoặc thiệt hại, uốn cong thân và vân vân dẫn đến rò rỉ.

Phương pháp điều trị: Cài đặt lại con dấu theo các yêu cầu đặc điểm kỹ thuật để đảm bảo rằng lực của bề mặt niêm phong đồng đều; Thay thế vòng niêm phong bị hư hỏng; Thân uốn nên được thay thế trong thời gian. Đồng thời, cần phải thường xuyên kiểm tra độ hoàn thiện và độ sạch của bề mặt niêm phong để đảm bảo hiệu ứng niêm phong.

3. Thất bại trên giường xúc tác

Hiện tượng: Chất xúc tác khử hoạt tính, tắc nghẽn hoặc giảm áp lực giường quá mức.

Phương pháp điều trị: Kiểm tra và thay thế chất xúc tác vô hiệu hóa thường xuyên; Công nghệ tái tạo chất xúc tác phù hợp đã được sử dụng để khôi phục hoạt động của nó. Đối với giường xúc tác bị chặn, cần phải dừng lại để làm sạch. Đồng thời, phương pháp tải chất xúc tác nên được tối ưu hóa để giảm áp suất giường.

4. Hệ thống trao đổi nhiệt bị lỗi

Hiện tượng: ống trao đổi nhiệt bị chặn, bị rò rỉ hoặc hiệu ứng truyền nhiệt không tốt.

Phương pháp điều trị: Làm sạch ống trao đổi nhiệt thường xuyên để đảm bảo làm sạch bên trong; Ống trao đổi nhiệt bị rò rỉ nên được thay thế hoặc sửa chữa kịp thời; Tối ưu hóa cấu trúc và bố cục của bộ trao đổi nhiệt để cải thiện hiệu quả truyền nhiệt.

5. Các lỗi khác

Nếu hệ thống áp suất dầu bị lỗi, đai ốc tuyến đóng gói bị lỏng, v.v., các biện pháp điều trị thích hợp nên được thực hiện theo tình huống cụ thể.

product-800-450 product-800-450


Bảo trì phòng ngừa


1. Kiểm tra và bảo trì thường xuyên

Lập một kế hoạch bảo trì phòng ngừa chi tiết, bao gồm chu kỳ kiểm tra và nội dung kiểm tra. Kiểm tra và bảo trì thường xuyên cơ thể lò phản ứng, phụ kiện, giường xúc tác, hệ thống trao đổi nhiệt, v.v., để đảm bảo hoạt động bình thường của thiết bị.

2. Làm sạch và làm sạch

Làm sạch và làm sạch bên trong của lò phản ứng thường xuyên để loại bỏ trầm tích, tạp chất, v.v ... Không làm hỏng thiết bị trong quá trình làm sạch và đảm bảo an toàn cho công việc làm sạch.

3. Bôi trơn và bảo trì

Bôi trơn thường xuyên và duy trì các bộ phận truyền và chuyển động trong lò phản ứng để đảm bảo hoạt động bình thường và kéo dài tuổi thọ dịch vụ.

4. Giám sát và cảnh báo sớm

Công cụ giám sát trực tuyến và hệ thống điều khiển tiên tiến được sử dụng để theo dõi các thông số chính của lò phản ứng trong thời gian thực, chẳng hạn như nhiệt độ, áp suất, dòng chảy, v.v. Thiết lập hệ thống cảnh báo lỗi và báo động bất thường để phát hiện và xử lý tình huống bất thường theo thời gian.

5. Đào tạo và đánh giá

Tăng cường đào tạo và đánh giá các nhà khai thác để cải thiện nhận thức an toàn và kỹ năng vận hành của họ. Đảm bảo rằng các nhà khai thác quen thuộc với các quy trình hoạt động và xử lý sự cố của các phương pháp của thiết bị.

Tóm lại, việc xử lý lỗi và bảo trì phòng ngừa của lò phản ứng hình ống cố định cần xem xét nhiều khía cạnh một cách toàn diện. Bằng cách thực hiện các biện pháp khắc phục sự cố hiệu quả và các chương trình bảo trì phòng ngừa, có thể đảm bảo hoạt động ổn định và tuổi thọ dịch vụ mở rộng của lò phản ứng, do đó cải thiện hiệu quả sản xuất và lợi ích kinh tế.



Chú phổ biến: Lò phản ứng hình ống cố định, Trung Quốc cố định các nhà sản xuất lò phản ứng ống hình ống, nhà cung cấp, nhà máy
