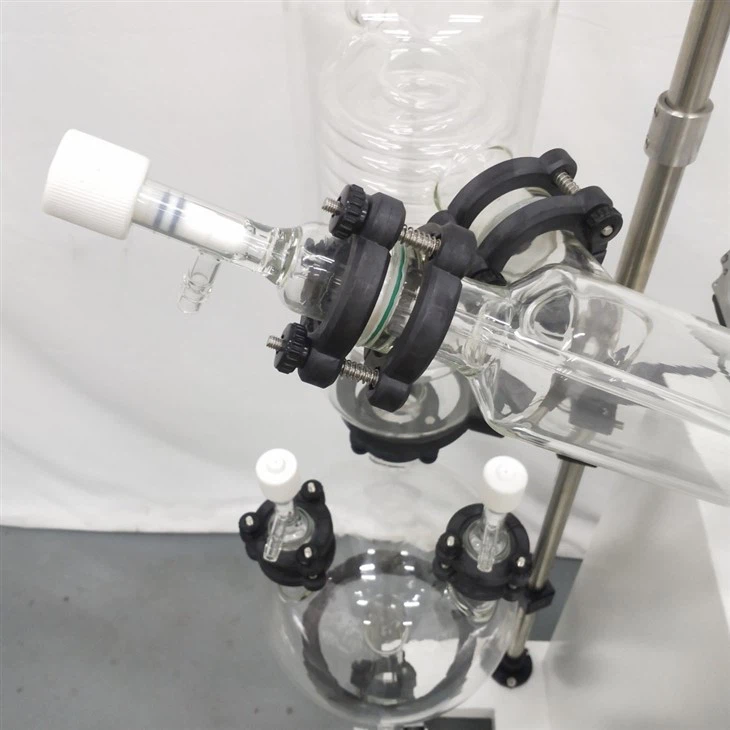

Máy bay hơi quay phòng thí nghiệm

cácthiết bị bay hơi quay phòng thí nghiệmlà một thiết bị thí nghiệm phổ biến chủ yếu được sử dụng để tách và cô đặc các mẫu chất lỏng. Nguyên lý làm việc của nó là sử dụng điều kiện chân không cao và nhiệt độ không đổi để tạo thành một màng mỏng của mẫu được gia nhiệt trong thiết bị bay hơi quay, từ đó cải thiện hiệu suất bay hơi. Nguyên lý làm việc là dựa trên công nghệ chưng cất chân không. Dưới áp suất giảm, bình chưng cất quay liên tục trong quá trình chưng cất dung môi. Do điểm sôi của chất lỏng giảm khi áp suất giảm, việc giảm áp suất bên trong hệ thống thông qua hệ thống chân không có thể cho phép dung môi để bay hơi ở nhiệt độ thấp hơn nhiều so với nhiệt độ sôi ở áp suất khí quyển. Công nghệ này có thể đẩy nhanh quá trình bay hơi đồng thời giảm tiêu thụ năng lượng.

Cụ thể, thiết bị bay hơi bao gồm thiết bị bay hơi, bình ngưng, bình thu và bơm chân không. Đầu tiên, mẫu chất lỏng cần xử lý được đổ vào thiết bị bay hơi, sau đó được đặt trên thiết bị gia nhiệt để gia nhiệt. Thiết bị gia nhiệt có thể cung cấp nhiệt độ ổn định và giúp mẫu chất lỏng bay hơi nhanh chóng.

Trong quá trình bay hơi, thiết kế đặc biệt của thiết bị bay hơi quay có thể phân phối đều mẫu chất lỏng lên thành trong của thiết bị bay hơi để tạo thành màng. Điều này giúp đẩy nhanh quá trình bay hơi, vì tốc độ bay hơi của chất lỏng tỷ lệ thuận với tốc độ bay hơi của nó. diện tích bề mặt. Hơi nước được tạo ra bằng cách quay bộ phận làm nóng trong thiết bị bay hơi, được ngưng tụ thành chất lỏng trong bình ngưng và sau đó chảy vào chai thu gom.

Cuối cùng, không khí trong thiết bị bay hơi được bơm chân không để tạo ra môi trường áp suất thấp. Môi trường áp suất thấp này có thể làm giảm tốc độ chuyển động của các phân tử hơi nước, do đó làm giảm khả năng các phân tử hơi nước thoát ra môi trường xung quanh và cải thiện sự bay hơi hiệu quả.

Tất cả các loại "Thiết bị bay hơi quay", Bảng giá, bạn có thể chọn trực tuyếnĐÂY

Yêu cầu về vật liệu trongthiết bị bay hơi quay phòng thí nghiệmchủ yếu được phản ánh ở độ bền, khả năng chống ăn mòn, khả năng chịu nhiệt độ cao và tác động đến độ chính xác của kết quả thí nghiệm. Sau đây là các yêu cầu cụ thể về vật liệu:

 Chuẩn bị và kiểm tra công việc

 Trước khi lắp đặt thiết bị bay hơi, hãy đảm bảo tất cả các bộ phận đều đầy đủ và không bị hỏng hoặc thiếu.

 Kiểm tra xem bàn có phẳng không, và nếu cần, đặt bốn chân cao su cứng để giữ thăng bằng.

 Lắp khung và đầu

 Xoay khung lên bàn làm việc chắc chắn gần nguồn nước.

 Di chuyển đầu ZX đến độ cao thích hợp (ví dụ 48cm), nghiêng sang phải khoảng 25 độ, sau đó khóa đai ốc khóa trên giá đỡ.

 Hộp điều khiển điện cố định và nguồn điện được kết nối

 Cố định hộp điều khiển điện vào đúng vị trí.

 Cắm phích cắm năm chân của động cơ để đảm bảo nguồn điện được kết nối chính xác.

 Lắp đặt hệ thống ngưng tụ và thu gom

 Lắp bình ngưng vào giao diện mũi, điều chỉnh các khớp di động để làm cho bình ngưng thẳng đứng và giữ nó bằng kẹp cố định.

 Lắp ống cấp liệu vào ống ngưng tụ.

 Nối chai thu vào ống ngưng tụ và kẹp chặt bằng kẹp miệng chai.

 Lắp đặt hệ thống chai quay và chân không

 Đặt chai quay vào đầu bên phải của trục quay và kẹp nó vào vị trí bằng kẹp chai.

 Kết nối đầu nối ống chân không với ống chân không ở ống hút và kết nối đầu nối còn lại với bơm chân không hoặc công tắc chân không trong phòng thí nghiệm.

 Lắp đặt các thiết bị phụ trợ khác

 Lắp đặt các thiết bị phụ trợ như bình ngưng phụ, xi lanh dẫn khí và van xả theo yêu cầu.

 Động cơ không quay hoặc tốc độ chậm lại

Nguyên nhân thất bại:

 Chổi than bên trong động cơ bị mòn.

 Đai dẫn động bị đứt hoặc độ căng không đủ.

 Thời gian chạy quá lâu, tải quá nặng.

 Các lỗ nạp, đường ống hoặc bộ lọc nạp khí bị chặn.

 Cảm biến nhiệt độ bị hỏng, bộ điều khiển nhiệt độ bị lỗi và nguồn điện không ổn định.

Giải pháp:

 Thay bàn chải.

 Thay đai truyền động hoặc tăng độ căng.

 Tắt và ngừng sử dụng, tiếp tục sử dụng sau khi động cơ nguội và điều chỉnh kích thước tải phù hợp.

 Làm sạch các lỗ nạp, đường ống và bộ lọc nạp.

 Thay cảm biến nhiệt độ và sửa chữa hoặc thay thế bộ điều khiển nhiệt độ để đảm bảo nguồn điện ổn định.

 Chảo tắm không được làm nóng

Nguyên nhân thất bại:

 Bộ điều khiển nhiệt độ bị lỗi.

 Rơle trạng thái rắn hoặc bảng chuyển tiếp bị hỏng.

 Vấn đề nối dây đầu dò hoặc hư hỏng đầu dò.

Giải pháp:

 Thay thế bộ điều khiển nhiệt độ.

 Thay thế rơle trạng thái rắn hoặc bảng rơle.

 Kiểm tra hệ thống dây điện của đầu dò hoặc thay thế đầu dò.

 Máy hút bụi không thể bơm được

Nguyên nhân thất bại:

 Dung môi trong bình chứa bị giới hạn bởi áp suất bão hòa của vòi phun.

 Công suất bơm chân không giảm.

 Khớp nối ống chân không bị lỏng và đồng hồ đo chân không bị rò rỉ.

 Có cặn bẩn trong van xả và van điều khiển áp suất.

 Tấm bánh sandwich bằng sợi thủy tinh bị hỏng.

Giải pháp:

 Dung môi rỗng, thử nghiệm chai rỗng.

 Thay dầu bơm chân không (nước), vệ sinh và bảo trì.

 Phát hiện và khắc phục sự cố từng bước trên đường chân không.

 Lắp ráp lại, chà tấm bánh sandwich bằng len thủy tinh, bôi mỡ silicon chân không, căn chỉnh mặt bích và siết chặt; Thay thế các con dấu bị hỏng.

 Làm sạch thiết bị bay hơi quay hoặc thay thế tấm bánh sandwich bằng len thủy tinh.

 Nhạc cụ phát ra âm thanh bất thường

Nguyên nhân thất bại:

 Vòng đệm bị mòn.

 Độ mòn bánh răng bên trong.

 Thiếu dầu ở khu vực truyền động.

 Động cơ bị lỗi.

Giải pháp:

 Thay thế vòng đệm.

 Ngừng sử dụng ngay lập tức, liên hệ với nhà sản xuất hoặc thợ sửa chữa.

 Bôi trơn các bộ phận truyền động.

 Liên hệ với nhà sản xuất hoặc kỹ thuật viên bảo trì để sửa chữa.

 Tăng giảm bất thường

Nguyên nhân thất bại:

 Bảng mạch hoặc động cơ bị lỗi.

 Vòng bi trượt bị mòn hoặc rỉ sét.

Giải pháp:

 Dừng ngay hoạt động của thiết bị và liên hệ với nhân viên bảo trì chuyên nghiệp để sửa chữa bảng mạch hoặc động cơ.

 Thay thế các vòng bi bị mòn hoặc rỉ sét và bôi trơn chúng.

 Các lỗi khác

Nguyên nhân thất bại:

 Sau khi bật công tắc nguồn, đèn báo nguồn không sáng.

 Động cơ nóng lên.

Giải pháp:

 Kiểm tra xem cáp nguồn được kết nối hay kết nối không chính xác và kết nối cáp nguồn; Nếu công tắc nguồn, bảng mạch bị hỏng, nên ngừng sử dụng ngay lập tức, liên hệ với nhà sản xuất hoặc nhân viên bảo trì chuyên nghiệp.

 Kiểm tra xem mẫu quá mức hoặc độ nhớt dung môi quá mức có dẫn đến tăng gánh nặng hệ thống hay không và giảm kích thước mẫu một cách thích hợp hoặc sử dụng dung môi có độ nhớt thấp hơn; Đảm bảo rằng thiết bị có thời gian nghỉ thích hợp sau khi chạy trong một khoảng thời gian để tránh hoạt động liên tục trong thời gian dài ; Duy trì bảo dưỡng và bôi trơn thường xuyên vòng bi; Nhiệt độ nên được điều chỉnh dần dần trước khi sử dụng để tránh hiện tượng nóng lên hoặc làm mát đột ngột.
