Hệ thống sưởi và làm mát của lò phản ứng hàng loạt áp suất cao
Apr 30, 2025
Để lại lời nhắn
Cao Lò phản ứng hàng loạt áp suấtlà thiết bị cốt lõi để đạt được các phản ứng hiệu quả trong các lĩnh vực như kỹ thuật hóa học, vật liệu và năng lượng. Hệ thống sưởi/làm mát của chúng ảnh hưởng trực tiếp đến hiệu quả phản ứng, chất lượng sản phẩm và an toàn. Bài viết này phân tích một cách có hệ thống các nguyên tắc kỹ thuật, đặc điểm cấu trúc, công nghệ chính và xu hướng phát triển của hệ thống sưởi/làm mát của lò phản ứng hàng loạt áp suất cao. Kết hợp với các trường hợp ứng dụng thực tế, một chiến lược thiết kế tối ưu hóa được đề xuất, cung cấp hỗ trợ lý thuyết để cải thiện hiệu suất của lò phản ứng.
Chúng tôi cung cấp lò phản ứng lô áp suất cao, vui lòng tham khảo trang web sau đây để biết thông số kỹ thuật chi tiết và thông tin sản phẩm.
Sản phẩm:https://www.achievechem.com/chemical-equipment/high-pressure-batch-reactor.html

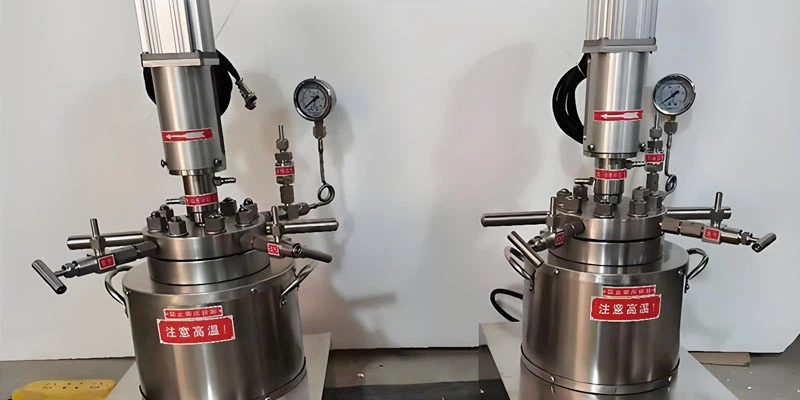

Lò phản ứng hàng loạt áp suất cao
A lò phản ứng hàng loạt áp suất caolà một thiết bị tiến hành các phản ứng hóa học theo lô trong một thùng chứa đóng. Tính năng cốt lõi của nó nằm ở khả năng chịu được môi trường áp suất cao và đạt được sản xuất linh hoạt thông qua chế độ hoạt động hàng loạt. Thiết bị này nhập các chất phản ứng một lần và ngăn chặn phản ứng và loại bỏ các sản phẩm khi đáp ứng các điều kiện phản ứng đặt trước. Nó đặc biệt phù hợp với các kịch bản phản ứng hàng loạt hoặc hóa học có giá trị cao, yêu cầu kiểm soát tình trạng nghiêm ngặt. Với sự phát triển tích hợp của khoa học vật liệu, kiểm soát tự động và công nghệ trí tuệ nhân tạo, thiết bị này sẽ phát triển theo hướng hiệu quả, an toàn hơn và xanh hơn, cung cấp hỗ trợ thiết bị cốt lõi cho sự phát triển chất lượng cao của ngành công nghiệp hóa chất.
Giới thiệu
Cao Lò phản ứng hàng loạt áp suấtTăng cường đáng kể tốc độ phản ứng và tính chọn lọc bằng cách áp dụng môi trường áp suất cao và được sử dụng rộng rãi trong các phản ứng chất lỏng siêu tới hạn, phản ứng trùng hợp, hydro hóa xúc tác và các trường khác. Hệ thống sưởi/làm mát của nó, như thành phần cốt lõi, cần đáp ứng các yêu cầu sau:
Nhiệt độ nhanh chóng tăng và giảm: rút ngắn chu kỳ phản ứng và cải thiện hiệu quả sản xuất;
Kiểm soát nhiệt độ chính xác: Tránh chạy trốn nhiệt hoặc tác dụng phụ;
Truyền nhiệt hiệu quả: Giảm tiêu thụ năng lượng và cải thiện hiệu quả sử dụng năng lượng;
An toàn và đáng tin cậy: Thích nghi với các điều kiện làm việc cực độ như áp suất cao, nhiệt độ cao và môi trường ăn mòn.
Bài viết này tiến hành một phân tích từ các khía cạnh như nguyên tắc hệ thống, cấu trúc, vật liệu và chiến lược kiểm soát và đề xuất các hướng tối ưu hóa kết hợp với các trường hợp điển hình.
Nguyên tắc kỹ thuật của hệ thống sưởi/làm mát
Chế độ truyền nhiệt
Nước nóng/làm mát gián tiếp
Nhiệt được truyền qua áo khoác, cuộn dây hoặc bộ trao đổi nhiệt tích hợp của thân lò phản ứng, sử dụng các môi trường như dầu truyền nhiệt, hơi nước và nước làm mát.
Sưởi ấm/làm mát trực tiếp
Môi trường phản ứng tiếp xúc trực tiếp với nguồn nhiệt (chẳng hạn như thanh sưởi điện), phù hợp cho các lò phản ứng khối lượng nhỏ.
Truyền nhiệt chất lỏng siêu tới hạn
Bằng cách tận dụng độ khuếch tán cao và độ nhớt thấp của chất lỏng siêu tới hạn (như CO₂), hiệu suất truyền nhiệt được tăng cường.
Tính toán cân bằng nhiệt
Tải nhiệt của lò phản ứng bao gồm ba phần: giải phóng nhiệt/hấp thụ phản ứng, tăng/giảm nhiệt độ của vật liệu và mất nhiệt. Khi thiết kế, kích thước của bộ trao đổi nhiệt cần được tính toán thông qua hệ số truyền nhiệt (U), diện tích trao đổi nhiệt (A) và chênh lệch nhiệt độ trung bình logarit (ΔTM):Q=U⋅A⋅ΔTm
Công nghệ tiết kiệm năng lượng
Chất thải thu hồi nhiệt
Sử dụng nhiệt thải từ phản ứng để làm nóng trước thức ăn hoặc tạo ra hơi nước.
Lưu trữ năng lượng thay đổi pha
Nó lưu trữ nhiệt thông qua các vật liệu thay đổi pha như muối nóng chảy và parafin để đạt được sự cạo râu và thung lũng cao nhất.
Công nghệ bơm nhiệt
Sử dụng bơm nhiệt để tăng cường độ của các nguồn nhiệt nhiệt độ thấp và giảm mức tiêu thụ năng lượng.
Cấu trúc hệ thống và lựa chọn vật liệu
Hệ thống sưởi ấm
Hệ thống sưởi điện
Điện trở sưởi: Làm nóng đạt được bằng cách nhúng dây điện trở vào áo khoác của thân lò phản ứng, phù hợp cho các lò phản ứng vừa và nhỏ.
Hệ thống sưởi cảm ứng: Nó sử dụng cảm ứng điện từ để tạo ra các dòng xoáy bên trong lò phản ứng để sưởi ấm, có tốc độ gia nhiệt nhanh và hiệu suất nhiệt cao.
Sưởi ấm trung bình
Lưu thông dầu truyền nhiệt: Dầu truyền nhiệt lưu thông trong áo khoác hoặc cuộn dây và được làm nóng đến mức 300-400 qua nồi hơi, phù hợp cho các phản ứng nhiệt độ cao.
Hơi nước nóng: Hơi nước bão hòa hoặc hơi nước quá nhiệt truyền nhiệt qua áo khoác, với độ chính xác kiểm soát nhiệt độ cao.
Hệ thống làm mát
Làm mát nước:Nước làm mát tuần hoàn lấy đi nhiệt qua áo khoác hoặc cuộn dây, phù hợp cho các phản ứng trung bình và nhiệt độ thấp.
Làm mát không khí:Nó tiêu tan nhiệt thông qua sự đối lưu bắt buộc của người hâm mộ và phù hợp cho các lò phản ứng nhỏ hoặc làm mát khẩn cấp.
Làm mát lạnh:Bằng cách sử dụng chất làm lạnh như Freon và Amoniac để làm bay hơi và hấp thụ nhiệt, đạt được sự làm mát nhanh chóng.
Lựa chọn vật chất
Vật liệu cơ thể lò phản ứng:
Thép không gỉ (316L, 321): chống ăn mòn và phù hợp cho các phản ứng hữu cơ nói chung.
Hastelloy (C276, B2): Kháng axit mạnh và ăn mòn kiềm mạnh, phù hợp cho các phản ứng siêu tới hạn.
Hợp kim Titan: Kháng đến ăn mòn ion clorua và thích hợp cho các phản ứng clo.
Vật liệu niêm phong:
Hải sản kim loại: chẳng hạn như hải cẩu Cajari, phù hợp cho môi trường áp suất cực cao.
Con dấu đóng gói: Kết hợp với việc thắt chặt lò xo, nó đảm bảo hiệu suất niêm phong lâu dài.
Phân tích các công nghệ chính
Công nghệ tăng cường truyền nhiệt
Trao đổi nhiệt vi mạch: Nó làm tăng diện tích trao đổi nhiệt thông qua các kênh cấp độ micron và tăng cường hiệu quả truyền nhiệt.
Máy trộn tĩnh
Các yếu tố trộn tĩnh được đặt trong áo khoác hoặc cuộn dây để tăng cường nhiễu loạn chất lỏng và giảm điện trở nhiệt.
Chất lỏng nano
Bằng cách thêm các hạt nano (như CuO, AL₂O₃) vào môi trường truyền nhiệt, độ dẫn nhiệt được tăng cường.
Chiến lược kiểm soát nhiệt độ
Kiểm soát PID
Điều chỉnh công suất làm nóng/làm mát thông qua thuật toán khác nhau theo tỷ lệ-tích phân để đạt được kiểm soát nhiệt độ chính xác.
Điều khiển mờ
Dựa trên kinh nghiệm của chuyên gia, nó thích nghi với các hệ thống phi tuyến và thay đổi theo thời gian và tăng cường sự mạnh mẽ.
Điều khiển dự đoán mô hình (MPC)
Thiết lập một mô hình nhiệt động của lò phản ứng, dự đoán xu hướng nhiệt độ trong tương lai và tối ưu hóa các chiến lược kiểm soát.
Công nghệ bảo vệ an toàn
Cảm biến áp suất và hệ thống khóa liên động
Giám sát thời gian thực của áp suất bên trong lò phản ứng. Khi áp suất vượt quá giới hạn, máy sẽ tự động tắt và giải phóng áp suất.
Giám sát nhiệt độ
Các cặp nhiệt điện được đặt tại nhiều điểm để ngăn chặn quá nhiệt cục bộ.
Thiết kế chống nổ
Động cơ chống nổ và các hộp nối chống nổ được áp dụng để đảm bảo an toàn điện.
Các trường hợp ứng dụng điển hình
Điều kiện quy trình: Áp lực 22-37 mpa, nhiệt độ 400-600 độ.
Hệ thống sưởi/làm mát
Đun nóng: Các thanh sưởi điện trực tiếp làm nóng thân lò phản ứng, với tốc độ gia nhiệt lớn hơn hoặc bằng 10 độ /phút.
Làm mát: Nước siêu tới hạn được phun trực tiếp để giảm nhiệt độ, với tốc độ làm mát lớn hơn hoặc bằng 5 độ /phút.
Hiệu ứng ứng dụng: Tỷ lệ loại bỏ COD là hơn 99%, đạt được điều trị vô hại nước thải hữu cơ.
Điều kiện quy trình: Áp lực 1. 5-3. 0 mpa, nhiệt độ 220-350 độ.
Hệ thống sưởi/làm mát
Sưởi ấm: Truyền nhiệt lưu thông tuần hoàn, kiểm soát nhiệt độ chính xác ± 1 độ.
Làm mát: Áo khoác được làm mát bằng nước tuần hoàn để tránh quá nóng.
Hiệu ứng ứng dụng: Tỷ lệ chuyển đổi khí tổng hợp đạt hơn 60%và tuổi thọ chất xúc tác được kéo dài 20%.
Các vấn đề hiện có và hướng tối ưu hóa
Hiệu suất truyền nhiệt thấp: Những thay đổi về tính chất vật lý của chất lỏng dưới áp suất cao dẫn đến sự gia tăng điện trở nhiệt.
Tiêu thụ năng lượng cao: Tỷ lệ sử dụng năng lượng của phương pháp sưởi/làm mát truyền thống là nhỏ hơn 50%.
Ăn mòn và hao mòn: Vấn đề ăn mòn của môi trường phản ứng trên cơ thể lò phản ứng và bộ trao đổi nhiệt.
Thiết kế trao đổi nhiệt mới: Phát triển các bộ trao đổi nhiệt vi mạch và đĩa lửa để tăng hiệu quả truyền nhiệt.
Hệ thống điều khiển thông minh: Kết hợp với các thuật toán AI, nó đạt được kiểm soát nhiệt độ thích ứng.
Các công nghệ tiết kiệm năng lượng xanh: Thúc đẩy các công nghệ carbon thấp như thu hồi nhiệt chất thải và lưu trữ năng lượng thay đổi pha.
Phần kết luận
Hệ thống sưởi/làm mát củacao Lò phản ứng hàng loạt áp suấtlà chìa khóa để đảm bảo hoạt động hiệu quả và an toàn của phản ứng. Bằng cách tối ưu hóa chế độ truyền nhiệt, cải thiện hiệu suất vật liệu và giới thiệu công nghệ kiểm soát thông minh, hiệu suất hệ thống có thể được tăng cường đáng kể, có thể giảm mức tiêu thụ năng lượng và sự phát triển xanh của ngành công nghiệp hóa chất có thể được thúc đẩy. Trong tương lai, cần phải khám phá thêm phương tiện truyền nhiệt mới, trao đổi nhiệt cấu trúc micro-nano và công nghệ quản lý kỹ thuật số để đáp ứng các yêu cầu quy trình ngày càng nghiêm ngặt.
